چگونه اندازه لوله کوارتز صحیح را برای پروژه خود انتخاب کنیم؟

انتخاب صحیح لوله شیشه ای کوارتز اندازه نیاز به تطبیق چهار پارامتر با برنامه شما دارد: قطر بیرونی (OD)، ضخامت دیوار، طول و درجه مواد. هر چهار مورد را به درستی دریافت کنید کوره لوله کوارتز ، لامپ UV، سیستم انتشار نیمه هادی یا بخاری مادون قرمز به طور قابل اعتماد در مشخصات عمل می کند. یکی را فراموش نکنید - به خصوص ضخامت دیواره در یک سیستم تحت فشار یا خلاء - و لوله ممکن است ترک بخورد، فرو بریزد یا از نظر حرارتی خراب شود. این راهنما یک چارچوب انتخاب ساختاریافته برای مهندسان، مدیران تدارکات و تکنسین های آزمایشگاهی ارائه می دهد. کوارتز ذوب شده یا لوله سیلیس ذوب شده محصولات برای کاربردهای صنعتی و علمی

فرآیند انتخاب پنج مرحله را دنبال می کند: (1) تعریف محیط حرارتی و شیمیایی، (2) تعیین OD و سوراخ مورد نیاز، (3) محاسبه حداقل ضخامت دیواره برای فشار یا وظیفه خلاء، (4) انتخاب صحیح لوله کوارتز درجه (شفاف، کم OH، شیری یا رنگی)، و (5) در دسترس بودن و زمان تحویل را با شما تأیید کنید تامین کننده لوله شیشه ای کوارتز . هر مرحله به طور مفصل در زیر با داده های مرجع و نمونه های کار شده پوشش داده شده است.

محدوده محصولات لوله شیشه ای کوارتز: شش فرم استاندارد

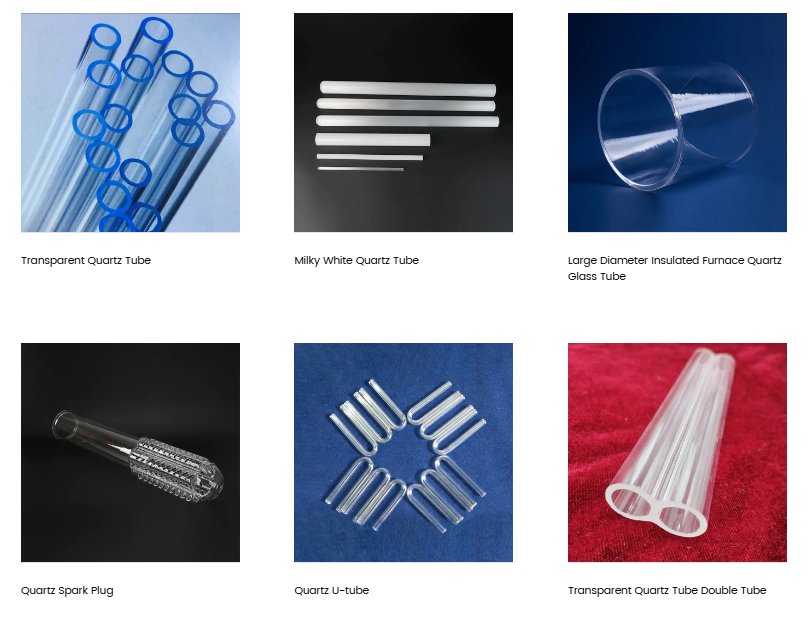

تصویر زیر شش فرم محصول نماینده Yancheng Mingyang را نشان می دهد لوله شیشه ای کوارتز محدوده هر فرم به یک نیاز کاربردی متمایز می‌پردازد، از لوله‌های شفاف استاندارد گرفته تا هندسه‌های پیچیده دو سوراخه و لوله U.

از طیف محصولات نشان داده شده: لوله کوارتز شفاف (بالا سمت چپ، با نوک آبی) - شفاف استاندارد لوله سیلیس ذوب شده با محتوای SiO2 بیشتر از 99.9٪ و عبور نوری بالاتر از 93٪، مورد استفاده در لامپ های UV، کوره های نیمه هادی، و ابزار نوری. لوله کوارتز شیری سفید (مرکز بالا) - لوله نیمه شفاف (مادر) تولید شده توسط حباب کنترل شده در حین همجوشی، بهینه شده برای کاربردهای گرمایش مادون قرمز که در آن توزیع پرتوهای پراکنده مورد نیاز است. لوله شیشه ای کوارتز کوره عایق شده با قطر بزرگ (بالا سمت راست) - با سوراخ لوله کوارتز با دمای بالا برای کاربردهای کوره های انتشار و راکتورهای CVD تا دمای 1200 درجه سانتیگراد خدمات مداوم. شمع کوارتز (پایین سمت چپ) - جزء کوارتز ماشینکاری شده دقیق که قابلیت پردازش ثانویه تاسیسات مینگ یانگ را نشان می دهد. لوله U کوارتز (مرکز پایین) - خم شده لوله کوارتز برای کاربردهای سیستم مبدل حرارتی و سیالات چرخشی لوله کوارتز شفاف Double Tube (پایین سمت راست) - دو سوراخ کواکسیال لوله شیشه ای برای کاربردهایی که به دو کانال مایع یا گاز مستقل در یک بدنه نیاز دارند، مانند مجموعه‌های لامپ استریلیزاسیون UV و راکتورهای شیمیایی ویژه.

مرحله 1: محیط حرارتی و شیمیایی را تعریف کنید

قبل از تعیین هر بعد، محیط عملیاتی را تعریف کنید. شیشه کوارتز عملکرد متفاوتی با شیشه بوروسیلیکات دارد ( بوروسیلیکات بالا شیشه در حدود 820 درجه سانتیگراد نرم می شود. کوارتز ذوب شده در دمای 1665 درجه سانتیگراد نرم می شود، بنابراین اولین سوال این است که آیا کاربرد واقعاً به کوارتز نیاز دارد یا شیشه بوروسیلیکات - که در فنجان های اندازه گیری بوروسیلیکات بالا، فلاسک های مثلثی و قیف های مثلثی شکل در آزمایشگاه های شیمی استفاده می شود - کافی است. اگر دمای کار از 500 درجه سانتیگراد تجاوز کند، یا شوک حرارتی مورد انتظار باشد (سیکلهای گرمایش/سرمایش سریع)، کوارتز انتخاب صحیحی است.

سازگاری شیمیایی دومین عامل محیطی است. لوله شیشه ای کوارتز تقریباً در برابر تمام اسیدها (هیدروکلریک، سولفوریک، نیتریک، به استثنای هیدروفلوئوریک) و اکثر حلال‌های آلی مقاومت می‌کند، و آن را به گزینه استاندارد برای تحویل محیط خورنده در خطوط لوله صنایع شیمیایی تبدیل می‌کند. در زمینه های پزشکی و آزمایشگاهی، زیست سازگاری آن را برای تجهیزات استریلیزاسیون و ابزارهای تحلیلی مناسب می کند. کاربردهایی که شامل اسید هیدروفلوئوریک یا اسید فسفریک داغ می شوند به مواد جایگزین مانند لوله های PTFE نیاز دارند.

مرحله 2: قطر بیرونی و سوراخ را برای برنامه خود تعیین کنید

قطر بیرونی (OD) توسط اتصالات، فلنج یا سوراخ کوره که باید در آن قرار گیرد هدایت می شود. سوراخ (قطر داخلی، شناسه) توسط نرخ جریان سیال یا گاز، یا جزئی که باید از لوله عبور کند (مانند یک عنصر گرمایش یا پیش‌فرم فیبر نوری) هدایت می‌شود. نمودار میله‌ای افقی زیر متداول‌ترین محدوده‌های OD را برای هر دسته کاربردی اصلی نشان می‌دهد لوله کوارتز .

نمودار نشان می دهد که کاربردهای لوله کوره نیمه هادی به وسیع ترین محدوده OD - از 50 میلی متر تا 200 میلی متر - نیاز دارد که ناشی از نیاز به جا دادن دسته های ویفر سیلیکونی 150 میلی متری، 200 میلی متری و 300 میلی متری در سوراخ لوله کوره است. این بزرگترین و پرتقاضاترین بخش است لوله کوارتز با دمای بالا محصولات و معمولاً به لوله های شیشه ای کوارتز کوره عایق شده با قطر بزرگ مانند آنچه در تصویر محصول بالا نشان داده شده است نیاز دارد. لامپ های میکروب کش UV و لوله های گرمکن مادون قرمز هالوژن انتهای قطر باریک (به ترتیب 8-25 میلی متر و 10-20 میلی متر) را اشغال می کنند، جایی که تحمل OD محکم و انتقال عالی UV معیار انتخاب اولیه به جای ظرفیت بار ساختاری است. لوله‌های پشتیبانی پیش‌فرم فیبر نوری و آزمایشگاهی گستره متوسطی (4 تا 30 میلی‌متر) را پوشش می‌دهند و اغلب به سخت‌ترین تلورانس‌های ابعادی نیاز دارند - معمولاً تحمل OD 0.1± میلی‌متر برای کاربردهای نوری دقیق. خطوط لوله راکتور شیمیایی گسترده ترین محدوده عملی را در خرید روزانه، از 15 میلی متر تا بیش از 100 میلی متر، بسته به سرعت جریان و مقیاس راکتور، پوشش می دهند. برای لوله کوارتز سفارشی الزامات خارج از محدوده استاندارد، Yancheng Mingyang طراحی و پردازش را مطابق با مشخصات با کنترل ابعادی تایید شده ارائه می دهد.

مرحله 3: محاسبه حداقل ضخامت دیوار برای فشار و وظیفه خلاء

ضخامت دیوار مهمترین بعد ایمنی است لوله کوارتز انتخاب ضخامت دیواره مشخص نشده منجر به پارگی لوله تحت فشار داخلی یا فروپاشی در خلاء خارجی می شود. فرمول زیر (از لوله‌کشی کارخانه شیمیایی ASME B31.3، سازگار با مواد شیشه‌ای) اولین برآورد محافظه‌کارانه را ارائه می‌کند:

t_min = (P x OD) / (2 x S P)

جایی که P = فشار گیج داخلی (MPa)، OD = قطر بیرونی (mm)، S = تنش مجاز برای کوارتز ذوب شده (تقریباً 7 مگاپاسکال برای بار پایدار در دمای اتاق؛ کاهش 50٪ بالای 800 درجه سانتیگراد). ضریب ایمنی حداقل 4 برابر برای کوارتز به دلیل حالت شکست شکننده آن توصیه می شود.

• مثال 1 (پاکت لامپ UV): OD = 20 میلی متر، فشار داخلی تقریباً اتمسفر (0 گیج). حداقل دیوار: 1.0-1.5 میلی متر استاندارد است. محرک اصلی استحکام هندلینگ مکانیکی است نه فشار.
• مثال 2 (راکتور شیمیایی تحت فشار، 0.3 مگاپاسکال): OD = 50 میلی متر، P = 0.3 MPa، S = 7 MPa. t_min = (0.3 x 50) / (2 x 0.3) = 15/14.3 = 1.05 میلی متر. ضریب ایمنی 4 برابر را اعمال کنید: حداقل دیوار = 4.2 میلی متر. دیوار 5 میلی متری را برای در دسترس بودن استاندارد مشخص کنید.
• مثال 3 (کوره پخش نیمه هادی، خلاء تا 0.01 Pa): فشار فروپاشی حاکم است. برای یک لوله OD 100 میلی‌متری، حداقل دیوار برای سرویس خلاء معمولاً 3 تا 4 میلی‌متر است که توسط تجزیه و تحلیل اجزای محدود تأیید می‌شود. با خود مشورت کنید تامین کننده لوله شیشه ای کوارتز برای تایید ضخامت دیواره با خلاء

برای کوره لوله کوارتز کاربرد در فشار اتمسفر، ضخامت دیوار در درجه اول توسط مدیریت گرادیان حرارتی تعیین می‌شود: دیوارهای نازک‌تر دما را سریع‌تر متعادل می‌کنند (تنش حرارتی کمتر) اما استحکام مکانیکی کمتری دارند. برای لوله های کوره اتمسفر استاندارد، ضخامت دیواره 2-3 میلی متر برای OD 50-100 میلی متر معمول است.

مرحله 4: درجه صحیح کوارتز را برای برنامه خود انتخاب کنید

نه همه لوله شیشه ای کوارتز نمرات قابل تعویض هستند این درجه محتوای هیدروکسیل (OH)، طیف انتقال، تراکم حباب، و پرداخت سطح را تعیین می کند - که هر کدام بر عملکرد در کاربردهای خاص تأثیر می گذارد. نمودار رادار زیر چهار درجه اصلی را در شش معیار انتخاب مقایسه می کند.

نمودار رادار مبادلات بین سه نوع لوله کوارتز که معمولاً خریداری می شود را برجسته می کند. کوارتز شفاف با OH بالا (در تصویر محصول به عنوان لوله های با نوک آبی نشان داده شده است) از نظر انتقال UV و شفافیت نوری برتر است - آن را به انتخاب استاندارد برای لوله کوارتز UV کاربردهایی مانند لامپ های میکروب کش، بسته بندی UV LED، کووت های کوارتز ذوب شده UV، و صفحه کوارتز UV اجزاء با این حال، محتوای هیدروکسیل نسبتاً بالای آن (معمولاً 150-300 ppm OH) آن را برای لامپ‌های جیوه پرفشار یا منابع HID متال هالید نامناسب می‌کند، جایی که جذب OH در 2.72 میکرون باعث تاریک شدن زودرس لامپ می‌شود. لوله سیلیس ذوب شده دهیدروکسیله کم OH با محتوای OH کمتر از 10 ppm - و کمتر از 5ppm که از طریق دهیدروکسیلاسیون خلاء قابل دستیابی است - در محور کم OH بالاترین امتیاز را کسب می کند و انتخاب درستی برای پوشش های لامپ HID، لوله های لامپ هالوژن و کاربردهای گرم کن لوله کوارتز مادون قرمز دور است که در آن لوله باید تابش IR را در طول عمر کامل خود به طور موثر انتقال دهد. لوله کوارتز شیری (مادر). انتقال اشعه ماوراء بنفش و مرئی را به طور کامل در ازای انتشار مادون قرمز پراکنده برتر قربانی می کند، و آن را به درجه ترجیحی برای بخاری های لوله کوارتز مادون قرمز دور مادون قرمز و مجموعه های بخاری کوارتز فیبر کربنی تبدیل می کند که در آن توزیع گرما یکنواخت در سطح لوله مورد نیاز است. هر دو گرید کم OH و شیری همان مقاومت حرارتی عالی و مقاومت شیمیایی را مانند کوارتز شفاف حفظ می کنند. برای کاربردهایی که نیاز به تایید محتوای SiO2 بالای 99.9٪ دارند - مانند لوله های CVD نیمه هادی، بوته کوارتز برنامه های کاربردی، یا کوارتز ذوب شده rods به عنوان تکیه گاه بوته کوارتز آزمایشگاهی استفاده می شود - اسناد گواهی آنالیز (CoA) باید از تامین کننده درخواست شود.

مرحله 5: تحمل طول، استانداردهای ابعادی و مشخصات سفارشی

لوله های شیشه ای کوارتز استاندارد در طول های 1000 میلی متر، 1500 میلی متر و 2000 میلی متر عرضه می شوند. طول های برش با تحمل ± 1 میلی متر استاندارد هستند. تلورانس‌های سخت‌تر (±0.5 میلی‌متر یا بهتر) برای کاربردهای نوری و نیمه‌هادی‌های دقیق در زمان اضافی در دسترس هستند. نمودار خطی زیر نشان می دهد که چگونه الزامات تحمل ابعادی بر دسترسی عملی محدوده OD از یک مرکز تولید استاندارد تأثیر می گذارد.

نمودار خطی یک مبادله اساسی را در تهیه لوله کوارتز نشان می دهد: همانطور که الزامات تحمل ابعادی سفت می شود، حداکثر قطر بیرونی قابل دستیابی به دلیل محدودیت های عملیات کشش و سنگ زنی دقیق کاهش می یابد. در کلاس تحمل استاندارد (± 1 میلی متر)، OD تا 200 میلی متر در دسترس است - که طیف کاملی از لوله های کوره نیمه هادی و کاربردهای بزرگ راکتورهای شیمیایی را پوشش می دهد. در تحمل درجه نوری (± 0.2 میلی متر)، حداکثر OD عملی تقریباً 80 میلی متر است که اکثر کاربردهای آزمایشگاهی و فیبر نوری را پوشش می دهد. در تحمل درجه نیمه هادی (± 0.1 میلی متر)، حداکثر OD حدود 50 میلی متر است، که منعکس کننده عملیات سنگ زنی و پرداخت شدید مورد نیاز برای دستیابی به این سطح از دقت در یک ماده شکننده است. برای لوله کوارتز سفارشی الزاماتی که OD بزرگ را با تلورانس تنگ ترکیب می کند - برای مثال، یک لوله OD 150 میلی متری با تلرانس ± 0.2 میلی متر برای یک راکتور تخصصی MOCVD - زمان های طولانی مدت 4 تا 8 هفته معمول است و باید در برنامه ریزی پروژه لحاظ شود. Yancheng Mingyang مشاوره مهندسی در مورد مشخصات ابعادی را ارائه می دهد تا به مشتریان کمک کند حداقل کلاس تحمل را که نیازهای عملکردی آنها را برآورده می کند شناسایی کنند، و از تعیین بیش از حد که به طور غیر ضروری زمان تحویل را طولانی می کند و هزینه خرید را افزایش می دهد اجتناب می کند.

مرجع انتخاب لوله کوارتز مخصوص کاربرد

جدول زیر چارچوب انتخاب چهار مرحله ای را در یک راهنمای مرجع سریع برای رایج ترین کاربردهای لوله شیشه ای کوارتز ادغام می کند. وسعت کامل محصول را از استاندارد پوشش می دهد لوله شیشه ای کوارتز با خلوص بالا و میله شیشه ای کوارتز اجزای تشکیل دهنده محصولات گرمایشی و نوری تخصصی.

محصولات شیشه ای کوارتز فراتر از لوله ها: گستره محصولات گسترده

در حالی که لوله شیشه ای کوارتز و لوله شیشه ای محصولاتی که هسته طیف محصولات را تشکیل می دهند، Yancheng Mingyang مجموعه وسیعی از محصولات کوارتز و شیشه ویژه را ارائه می دهد که نیازهای کاربردی مکمل را برآورده می کند. اینها عبارتند از میله شیشه ای کوارتزs (میله های کوارتز ذوب شده و میله های کریستال کوارتز) برای کاربردهای نوری و ساختاری، ورق شیشه کوارتز و پنجره شیشه ای کوارتز پانل های اتاق خلاء و مجموعه های نوری، صفحه کوارتز UV و صفحه کوارتز گرد UV با سوراخ برای فتولیتوگرافی و سیستم های پخت UV، و کووت کوارتز ذوب شده UV و quartz cuvette rectangular formats for spectroscopy and analytical instruments.

در بخش محصولات گرمایشی، این شرکت تولید می کند بخاری هالوژن مادون قرمز لوله ها، بخاری لوله کوارتز مادون قرمز دور مجامع، و بخاری کوارتز فیبر کربن و لوله گرمایش فیبر کربن کوارتز مادون قرمز محصولات برای کاربردهای گرمایش فرآیندهای صنعتی این محصولات گرمایشی از درجه های لوله کوارتز شیری و کم OH برای به حداکثر رساندن راندمان انتشار مادون قرمز استفاده می کنند. برای کاربردهای آزمایشگاهی و تحقیقات علمی، محدوده شامل بوته کوارتز آزمایشگاهی و آزمایشگاه بوته سیلیس محصولات، بوته سیلیس ذوب شده مات برای رشد کریستال، و بوته کوارتز شفاف انواع فرآیندهایی که نیاز به نظارت بصری مذاب دارند. موارد تخصصی شامل سازهای شیشه کوارتز , بوروسیلیکات بالا measuring cup , قیف مثلثی شکل ، و شیمی فلاسک مثلثی ظروف شیشه ای - پل زدن بین ظروف استاندارد آزمایشگاهی و قطعات کوارتز با کارایی بالا.

این شرکت نیز تامین می کند ابزار شفا صدا از جمله کاسه آواز کریستالی , کاسه های کیمیاگری کریستالی , چنگال تنظیم کریستال کوارتز , مثلث آواز کریستالی , کریستال هارپ ، و کریستال آواز جام مقدس محصولات - یک منطقه کاربردی رو به رشد که از خواص رزونانس صوتی شیشه کوارتز ذوب شده با خلوص بالا برای استفاده درمانی و ابزار موسیقی استفاده می کند.

درباره شرکت شرکت محصولات کوارتز Yancheng Mingyang Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. یک شرکت متخصص در تولید کوارتز و محصولات شیشه ای خاص است. این کارخانه تولید شیشه کوارتز Jinzhou Mingde در استان جیانگ سو است. این شرکت از زمان تأسیس خود به سرعت توسعه یافته است، فناوری پیشرفته و تجهیزات تولیدی را از منابع داخلی و بین المللی معرفی کرده و به طور مداوم کیفیت محصول را بهبود بخشیده است. این شرکت با تکیه بر مزیت های تولیدی خود، محصولات متنوعی را برای بازار و رفع نیازهای مشتریان مختلف توسعه داده است و بسیاری از چالش های تولید فوری را برای مشتریان خود در سراسر جهان حل کرده است.

محصولات این شرکت شامل لوله شیشه ای کوارتزs لوله‌های شیشه‌ای کوارتز دو سوراخ، میله‌های شیشه‌ای کوارتز، ورق‌های کوارتز، پنجره‌های یاقوت کبود، پنجره‌های شیشه‌ای فلوراید کلسیم، پوشش‌های فرابنفش مادون قرمز، پانل‌های پنجره شیشه‌ای آلومینوسیلیکات مقاوم در برابر فشار، ابزار شیشه‌ای کوارتز، ابزارهای شیشه‌ای بوروسیلیکات بالا، ابزارهای شیشه‌ای بوروسیلیکات بالا، ابزارهای شیشه‌ای کوارتز کوارتز حرارتی لوله های گرمایش مادون قرمز، بخاری های تابش جهت دار مادون قرمز دور، لامپ های میکروب کش فرابنفش، و دیگر انواع ویژه محصولات شیشه کوارتز. این شرکت یک سفارش حرفه ای است تامین کننده لوله شیشه ای کوارتز و Glass Pipe Factory, serving customers in semiconductors, optics, chemicals, new energy, medical, and electric light source industries across Europe, America, Japan, South Korea, and beyond.
