چگونه می توان عملکرد بوته کوارتز را بهینه کرد؟

استراتژی های کلیدی برای بهینه سازی بوته کوارتز عملکرد

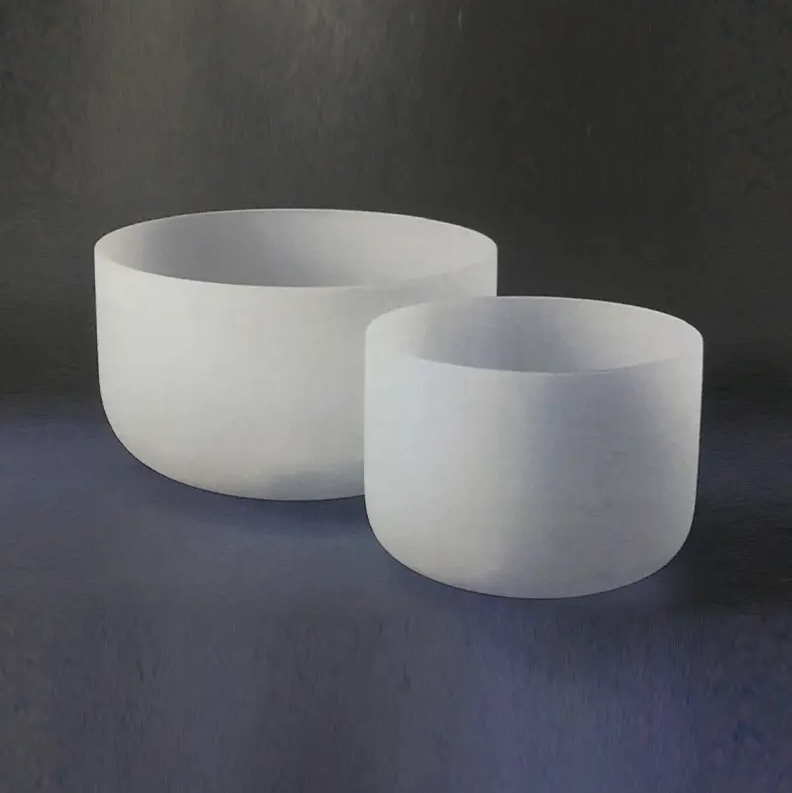

موثرترین راه برای بهینه‌سازی عملکرد بوته کوارتز، کنترل گرادیان‌های حرارتی، حفظ پروتکل‌های دقیق آلودگی، و تطبیق درجه بوته با دمای فرآیند و محیط شیمیایی خاص است. این سه عامل با هم بیشترین خرابی‌های زودرس و تلفات را در کاربردهای نیمه‌رسانا، خورشیدی و آزمایشگاهی تشکیل می‌دهند. بخش‌های زیر هر یک از اهرم‌های بهینه‌سازی را با راهنمایی عملی تجزیه می‌کنند.

درجه مناسب بوته را برای فرآیند خود انتخاب کنید

نه همه بوته های کوارتز برابر هستند. خلوص سیلیس خام، روش ساخت (ذوب شده در مقابل مصنوعی)، و محتوای OH، همگی دمای بالای سرویس و مقاومت شیمیایی را تعیین می کنند. استفاده از یک بوته نامشخص تنها شایع ترین علت شکست اولیه است.

مقایسه نمرات بوته های معمولی

برای فرآیندهای سیلیکونی Czochralski (CZ)، بوته های با درجه مصنوعی با سطوح ناخالصی فلزی زیر کل 1 پی پی ام اجباری هستند. استفاده از مواد درجه استاندارد، آلودگی آهن، آلومینیوم و کلسیم را مستقیماً به مذاب وارد می کند و طول عمر حامل اقلیت و عملکرد دستگاه را کاهش می دهد.

برای جلوگیری از ترک خوردگی، گرادیان های حرارتی را کنترل کنید

کوارتز ضریب انبساط حرارتی بسیار پایینی دارد (~0.55 × 10-6/°C)، اما شکننده است. تغییرات سریع دما باعث ایجاد شیب تنش شدید داخلی می شود که از مدول گسیختگی ماده فراتر می رود. ~50 مگاپاسکال ) باعث ترک خوردگی یا شکستگی فاجعه آمیز می شود.

نرخ های رمپ گرمایش و سرمایش توصیه شده

• دمای زیر 200 درجه سانتیگراد: سطح شیب دار حداکثر از 10 درجه سانتیگراد در دقیقه - رطوبت سطح و گازهای جذب شده باید به تدریج خارج شوند.
• 200 درجه سانتیگراد تا 600 درجه سانتیگراد: محدود به 5 درجه سانتیگراد در دقیقه - این محدوده از ناحیه انتقال کریستوبالیت α-β عبور می کند که در آن تغییرات حجم قابل توجه است.
• 600 درجه سانتیگراد برای دمای پردازش: 3-5 درجه سانتیگراد در دقیقه برای بوته های بزرگ (قطر بیش از 300 میلی متر) معمول است.
• خنک کننده: همیشه یک فرود کنترل شده را دنبال کنید. خاموش کردن از دمای بالای 800 درجه سانتیگراد باعث ایجاد ریز شکستگی های برگشت ناپذیر حتی بدون ترک های قابل مشاهده می شود.

در رشد سیلیکون CZ، یک روش معمول این است که بوته را در دمای 900 درجه سانتیگراد نگه دارید 30-60 دقیقه در طول رمپ اولیه برای متعادل کردن دما در سراسر ضخامت دیوار قبل از بالا بردن تا نقطه ذوب سیلیکون (1414 درجه سانتیگراد).

برای افزایش عمر سرویس، دبی‌تریفیکاسیون را به حداقل برسانید

آبگیری - تبدیل سیلیس آمورف به کریستوبالیت کریستالی - تقریباً از زمان شروع می شود. 1000 درجه سانتیگراد و بیش از 1200 درجه سانتیگراد شتاب می گیرد. هنگامی که آبگیری در سراسر دیواره داخلی گسترش می یابد، بوته از نظر مکانیکی ناپایدار می شود و باید جایگزین شود. علت اصلی کوتاه شدن عمر بوته در کاربردهای با دمای بالا است.

اقدامات پیشگیری از آبگیری

• آلودگی فلزات قلیایی را به حداقل برسانید. یون های سدیم و پتاسیم به عنوان کاتالیزور هسته ای عمل می کنند. حتی بقایای اثر انگشت حاوی سدیم نیز می‌تواند باعث دگرگونی در نقطه تماس شود.
• از پوشش های محافظ استفاده کنید. یک پوشش نازک از نیترید سیلیکون (Si3N4) یا سولفات باریم (BaSO4) روی دیواره داخلی جلوی تبلور را کند می کند. در کاربردهای خورشیدی، پوشش های BaSO4 نشان داده شده است که عمر بوته را افزایش می دهند 15-30٪ .
• قرار گرفتن در معرض تجمعی در دمای بالا را محدود کنید. کل ساعت های بالای 1100 درجه سانتیگراد را دنبال کنید. اکثر بوته های با خلوص بالا رتبه بندی می شوند 100-200 ساعت در این محدوده قبل از اینکه devitrification از نظر ساختاری مهم شود.
• تحت جو بی اثر یا کاهش دهنده کار کنید. محیط‌های غنی از اکسیژن واکنش‌های اکسیداسیون سطحی را تسریع می‌کنند که باعث افزایش هسته‌زایی کریستالیت می‌شود.

اجرای پروتکل های دقیق آلودگی و مدیریت

آلودگی سطحی نه تنها باعث دگرگونی می شود، بلکه ناخالصی ها را به مذاب های حساس وارد می کند. در فرآیندهای CZ نیمه هادی، یک ذره منفرد سیلیسید آهن با اندازه 0.5 میکرومتر می تواند آلودگی آهن کافی ایجاد کند تا طول عمر حامل اقلیت ویفر را به زیر حد قابل قبول در بخش کریستالی مجاور کاهش دهد.

بهترین شیوه های نگهداری و تمیز کردن

1. همیشه بوته ها را با دستکش اتاق تمیز (نیتریل یا پلی اتیلن، بدون فلز) - هرگز دست خالی نکنید.
2. بوته های جدید را با محلول رقیق HF از قبل تمیز کنید (معمولا 2-5٪ HF به مدت 10 تا 15 دقیقه) و سپس شستشوی کامل با آب دیونیزه شده برای حذف اکسیدهای فلزی سطحی از تولید.
3. بوته ها را حداقل در یک کوره تمیز با دمای 120 درجه سانتیگراد خشک کنید 2 ساعت قبل از استفاده برای حذف رطوبت جذب شده، که می تواند باعث پاشش شدید در هنگام گرم شدن شود.
4. در ظروف در بسته و بدون گرد و غبار نگهداری شود. حتی قرار گرفتن در معرض کوتاه مدت در یک محیط آزمایشگاهی استاندارد می تواند ذرات را که پس از تف جوشی به سختی حذف می شوند روی سطح رسوب کند.
5. قبل از هر بار استفاده، سطوح داخلی را زیر نور UV بازرسی کنید - باقیمانده های آلی فلورسانس می کنند و نشان دهنده تمیز کردن ناقص هستند.

بارگذاری و سطح پر کردن بوته را بهینه کنید

نحوه بارگذاری یک بوته مستقیماً بر توزیع تنش حرارتی و دینامیک مذاب تأثیر می گذارد. بارگذاری نامناسب باعث ایجاد نقاط داغ موضعی، کریستالیزاسیون ناهموار، و غلظت استرس مکانیکی می شود که عمر بوته را کوتاه می کند.

• حداکثر تا 80 درصد ظرفیت نامی پر کنید. پر کردن بیش از حد باعث افزایش فشار هیدرواستاتیک بر روی دیواره های جانبی در دمای بالا می شود، جایی که کوارتز بالاتر از ~ 1665 درجه سانتیگراد نرم می شود (نقطه نرم شدن). در دمای 1200 درجه سانتی گراد، تغییر شکل خزش تحت بار پایدار قابل اندازه گیری می شود.
• مواد شارژ را به طور یکنواخت بارگیری کنید. قرار دادن یک تکه پلی سیلیکون بزرگ در یک طرف باعث ایجاد حرارت نامتقارن در حین ذوب می شود و باعث ایجاد گشتاورهای خمشی در دیواره بوته می شود.
• از تماس مستقیم بین قطعات شارژ و دیواره بوته در هنگام بارگیری اجتناب کنید. ضربه در حین بارگذاری یکی از دلایل اصلی ایجاد ریزترک های زیرسطحی است که تنها زمانی منتشر می شوند که بوته به دمای فرآیند برسد.
• برای فرآیندهای با کمک چرخش (به عنوان مثال، کشش CZ)، تمرکز چرخش را تأیید کنید. حتی یک خروج از مرکز 0.5 میلی متر در چرخش بوته در 5-10 دور در دقیقه، تنش‌های مکانیکی چرخه‌ای ایجاد می‌کند که می‌تواند پایه را در طول چندین بار خسته کند.

نظارت و جایگزینی بر اساس شاخص های قابل اندازه گیری

تکیه صرفاً به بازرسی بصری منجر به جایگزینی زودهنگام (اتلاف هزینه) یا جایگزینی با تاخیر (خطر شکست فرآیند) می شود. در عوض، چندین شاخص را برای تصمیم گیری مبتنی بر داده ترکیب کنید.

معیارهای تصمیم گیری جایگزین

پیاده‌سازی گزارش چرخه عمر بوته - ردیابی دمای پیک هر اجرا، مدت زمان و نتیجه بازرسی پس از اجرا - معمولاً خرابی‌های غیرمنتظره را کاهش می‌دهد. 40-60٪ در مقایسه با جایگزینی مبتنی بر زمان به تنهایی، بر اساس داده های حاصل از عملیات تولید شمش سیلیکون با حجم بالا.

اهرم کنترل اتمسفر و فشار

اتمسفر اطراف بوته در حین کار تأثیر مستقیمی بر روی مواد بوته و خلوص مذاب دارد. بهینه سازی شرایط جوی یک اهرم کم هزینه و ضربه بالا است که اغلب در روش های عملیاتی استاندارد نادیده گرفته می شود.

• تصفیه گاز بی اثر (آرگون یا نیتروژن): جریان آرگون در 10-20 لیتر در دقیقه از طریق کوره های CZ تبخیر SiO از سطح مذاب را کاهش می دهد، که در غیر این صورت روی دیواره های کوره سردتر رسوب می کند و مذاب را در چرخه های بعدی دوباره آلوده می کند.
• عملکرد کاهش فشار: در حال دویدن در 20-50 میلی‌بار (در مقابل اتمسفر) در طول رشد CZ، فشار جزئی CO را کاهش می دهد، و ادغام کربن در کریستال را بدون تسریع در انحلال کوارتز سرکوب می کند.
• اجتناب از بخار آب: حتی 10 ppm H2O در اتمسفر کوره به طور قابل اندازه‌گیری محتوای OH مذاب را افزایش می‌دهد، که تشکیل دهنده اکسیژن در ویفرهای سیلیکونی را طی مراحل بعدی آنیل کردن در دمای پایین افزایش می‌دهد.

خلاصه: یک چک لیست عملی بهینه سازی

چک لیست زیر اقدامات اصلی شرح داده شده در بالا را در یک پروتکل قابل تکرار قبل از اجرا و در فرآیند ادغام می کند:

1. تأیید کنید که درجه بوته منطبق بر شرایط دمایی و خلوص فرآیند است.
2. با HF رقیق تمیز کنید، با آب دیونیزه بشویید و در دمای 120 درجه سانتیگراد به مدت 2 ساعت ≥ خشک کنید.
3. سطح داخلی را زیر نور UV بازرسی کنید. بوته هایی که باقیمانده یا ریزترک ها را نشان می دهند را رد کنید.
4. بارگیری شارژ به طور یکنواخت تا ظرفیت ≤ 80٪؛ جلوگیری از ضربه دیوار در هنگام بارگذاری
5. دمای سطح شیب دار در هر پروتکل: ≤ 5 درجه سانتی گراد در دقیقه تا منطقه انتقال 200-600 درجه سانتی گراد. برای تعادل حرارتی در دمای 900 درجه سانتیگراد نگهداری کنید.
6. جریان گاز بی اثر و فشار کوره مورد نظر را در طول اجرا حفظ کنید.
7. خنک تحت نزول کنترل شده. هرگز از بالای 800 درجه سانتیگراد خاموش نکنید.
8. داده‌های اجرا را ثبت کنید و قبل از پاکسازی برای استفاده مجدد، شاخص‌های دگرگونی، نازک شدن دیوار و آلودگی را بررسی کنید.

بکارگیری مداوم این مراحل عمر متوسط ​​بوته را افزایش می دهد، هزینه های مواد در هر بار اجرا را کاهش می دهد و مهمتر از همه از کیفیت محصول مذاب یا کریستال رشد یافته در آن محافظت می کند.
